Entendendo a tabela de capacidade de condução para dimensionamento elétrico seguro

A tabela de capacidade de condução é sua aliada principal para dimensionar cabos elétricos corretamente. Ela indica a corrente máxima que um condutor pode suportar sem superaquecer. Usar a tabela certa evita sobrecargas e garante a segurança da instalação. Cada seção de cabo tem uma capacidade específica, definida por fatores como material e isolamento. Consultar essa tabela é o primeiro passo para um projeto elétrico confiável. Ela te ajuda a evitar problemas futuros e garante que tudo funcione como deveria.

Capacidade de Condução: A Tabela Essencial para 2026

Vamos direto ao ponto: entender a capacidade de condução de cabos elétricos é fundamental para qualquer instalação segura e eficiente. Em 2026, essa informação continua sendo a base para evitar sobrecargas, curtos-circuitos e garantir que tudo funcione como deveria. Saber qual a corrente máxima que um determinado cabo suporta, considerando suas características e o ambiente de instalação, é um conhecimento que protege seu patrimônio e, mais importante, a vida das pessoas.

Essa capacidade, muitas vezes referida como corrente admissível, depende de vários fatores. Não é apenas o material do condutor ou sua seção, mas também como ele está instalado, se está sozinho ou agrupado com outros, e até a temperatura ambiente. Dominar esses detalhes significa projetar e executar instalações elétricas que não dão dor de cabeça no futuro.

Para te dar uma visão clara, preparei um raio-x rápido do que você precisa saber:

Tabela de Corrente Máxima para Condutores de Cobre (NBR 5410)

A norma NBR 5410 é a nossa bússola para instalações elétricas de baixa tensão no Brasil. Dentro dela, encontramos as diretrizes para determinar a capacidade de condução de condutores de cobre. O cobre, por ser um excelente condutor, é amplamente utilizado. A corrente máxima suportada por um cabo de cobre é diretamente proporcional à sua seção transversal.

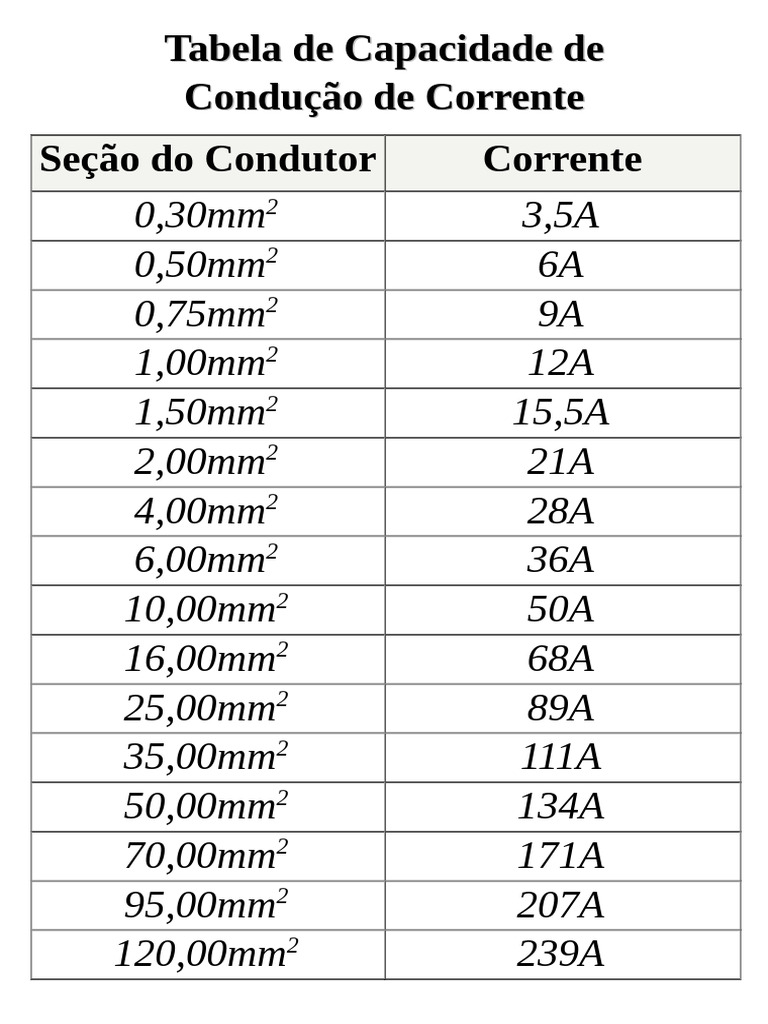

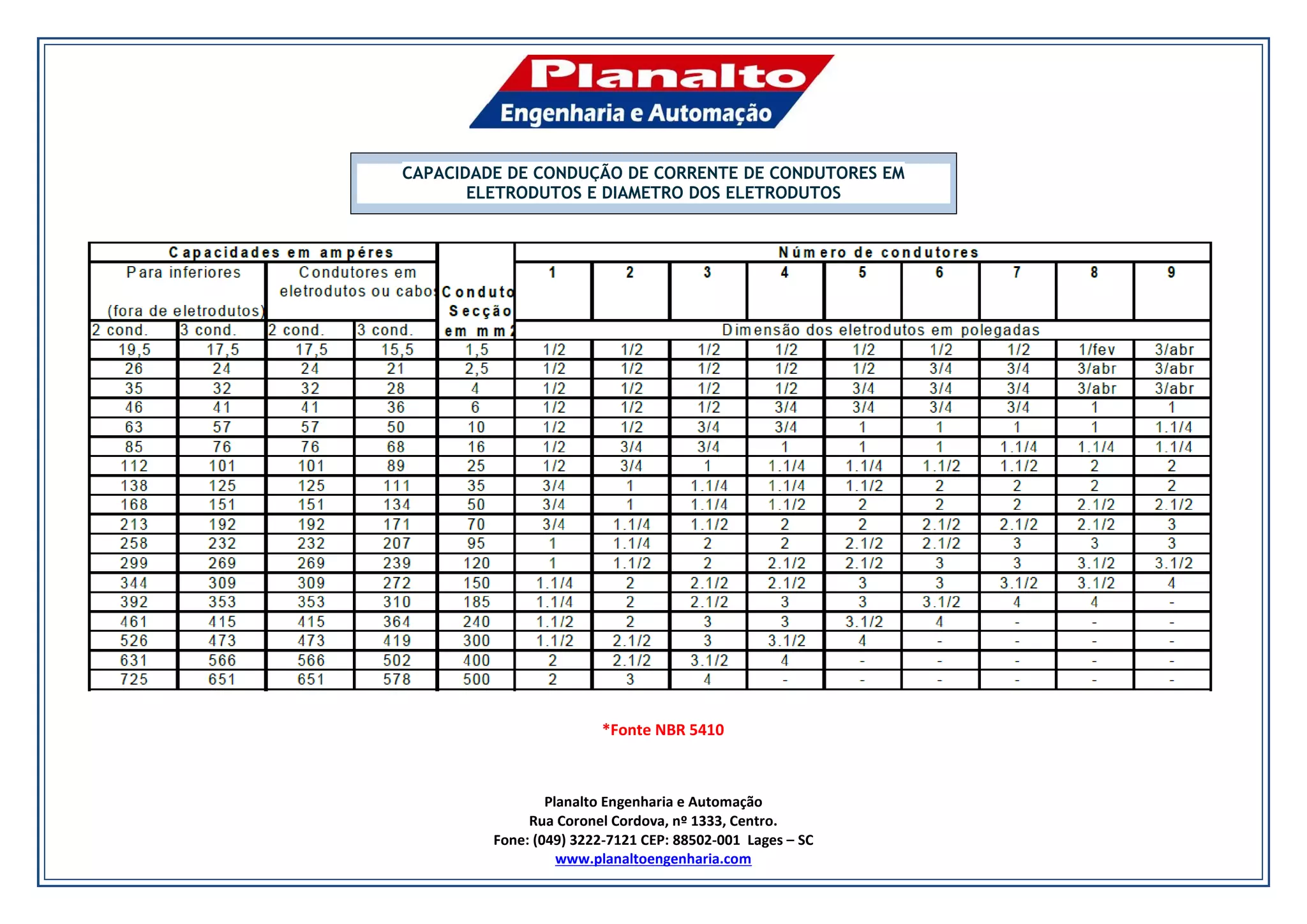

É crucial entender que não existe uma única tabela que sirva para tudo. A capacidade de corrente varia drasticamente dependendo de como o cabo é instalado. Por exemplo, um cabo embutido em eletroduto terá uma capacidade diferente de um cabo aparente ou enterrado. Consultar tabelas específicas, como as encontradas em guias de fabricantes, é essencial para obter os valores corretos para cada cenário.

Seções Nominais e Suas Capacidades de Corrente (Mono/Bifásico)

Quando falamos de instalações monofásicas ou bifásicas, geralmente em residências e pequenos comércios, a escolha da seção nominal correta é ainda mais crítica. Uma seção menor que a necessária pode levar à sobrecarga, especialmente em circuitos que alimentam múltiplos aparelhos. Por outro lado, uma seção excessiva pode gerar custos desnecessários.

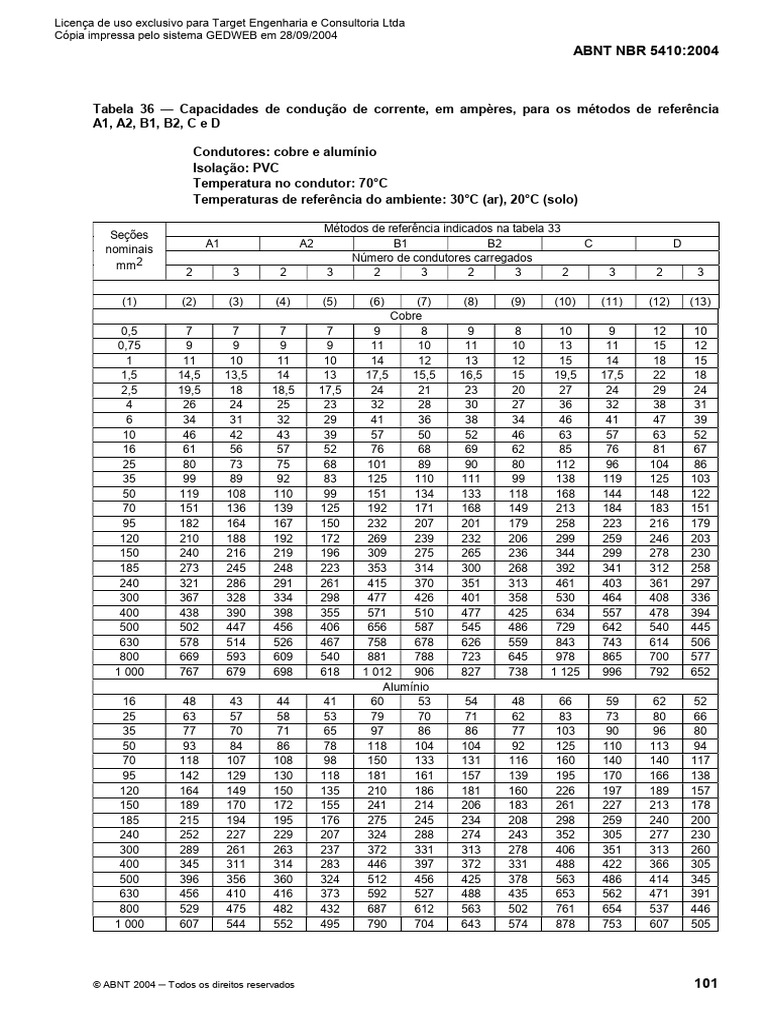

Vamos pensar em um cabo de 2,5mm² em PVC 70°C, um dos mais comuns. Sua capacidade de corrente em diferentes métodos de instalação varia. Embutido em eletroduto (método B1), ele suporta uma corrente, mas se estiver em um leito de cabos (método C), essa capacidade pode ser maior. É por isso que a consulta a tabelas detalhadas é indispensável.

Capacidade de Corrente para Circuitos Trifásicos

Em instalações trifásicas, comuns em ambientes industriais e prédios comerciais maiores, a dinâmica da corrente é um pouco diferente. Embora os princípios básicos de capacidade de condução se apliquem, a presença de três fases pode influenciar a dissipação de calor e, consequentemente, a corrente máxima admissível. A NBR 5410 também abrange esses cenários, detalhando como calcular e dimensionar cabos para sistemas trifásicos.

É importante notar que, em alguns casos de instalações trifásicas com cargas equilibradas, a capacidade de condução pode ser ligeiramente superior à de um circuito monofásico de mesma seção, devido à distribuição de potência. No entanto, sempre se deve seguir os valores tabelados e os fatores de correção aplicáveis à norma.

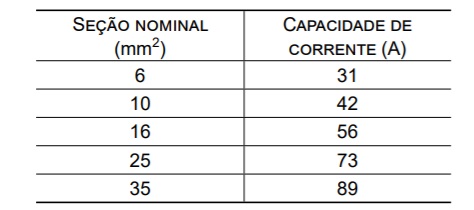

Seções Mínimas de Cabos para Iluminação e Tomadas (TUG)

A norma estabelece seções mínimas de cabos para garantir a segurança e o bom funcionamento, especialmente para circuitos de iluminação e tomadas de uso geral (TUG). Para iluminação, geralmente se adota uma seção mínima de 1,5mm² em cobre, mas isso pode variar dependendo da carga e do comprimento do circuito. Para tomadas, a seção mínima mais comum é de 2,5mm².

A escolha da seção mínima não é arbitrária; ela visa garantir que o cabo suporte a corrente esperada sem superaquecer, mesmo que seja uma carga considerada leve. É uma medida de segurança preventiva.

O cálculo de corrente para eletroduto embutido, por exemplo, deve sempre considerar essas seções mínimas como ponto de partida, antes mesmo de aplicar os fatores de correção e dimensionamento final. Ignorar essas exigências mínimas é um erro grave que compromete a segurança da instalação.

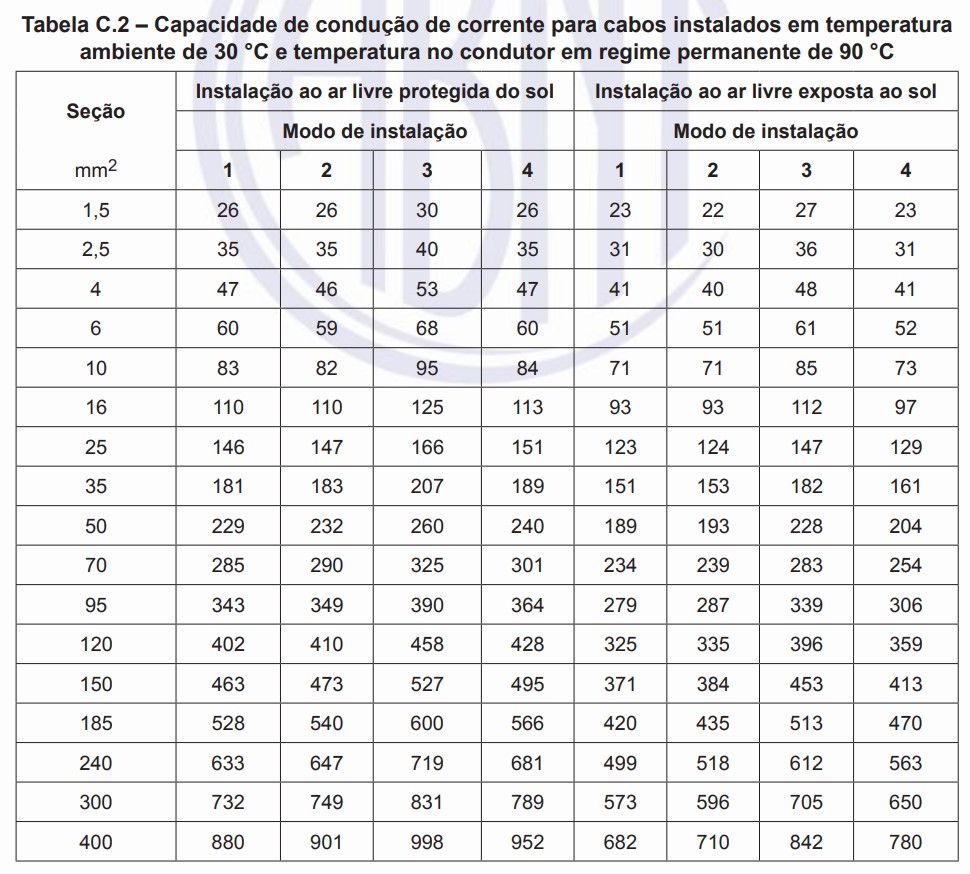

Impacto do Método de Instalação na Capacidade de Corrente

Onde e como o cabo é instalado tem um impacto direto em sua capacidade de condução. A NBR 5410 descreve diversos métodos de instalação de condutores, cada um com suas particularidades em relação à dissipação de calor. Um cabo instalado dentro de um eletroduto embutido (método B1), por exemplo, tem sua capacidade de condução limitada pela dificuldade de o calor se dissipar. Já um cabo aparente ou em bandeja ventilada dissipa calor com mais facilidade, permitindo uma corrente maior.

Entender esses métodos é fundamental. A Tabela 42 da NBR 5410, por exemplo, especifica os fatores de correção para diferentes tipos de instalação. Ignorar isso pode levar a um subdimensionamento perigoso do cabo.

Fator de Agrupamento e a NBR 5410 (Tabela 42)

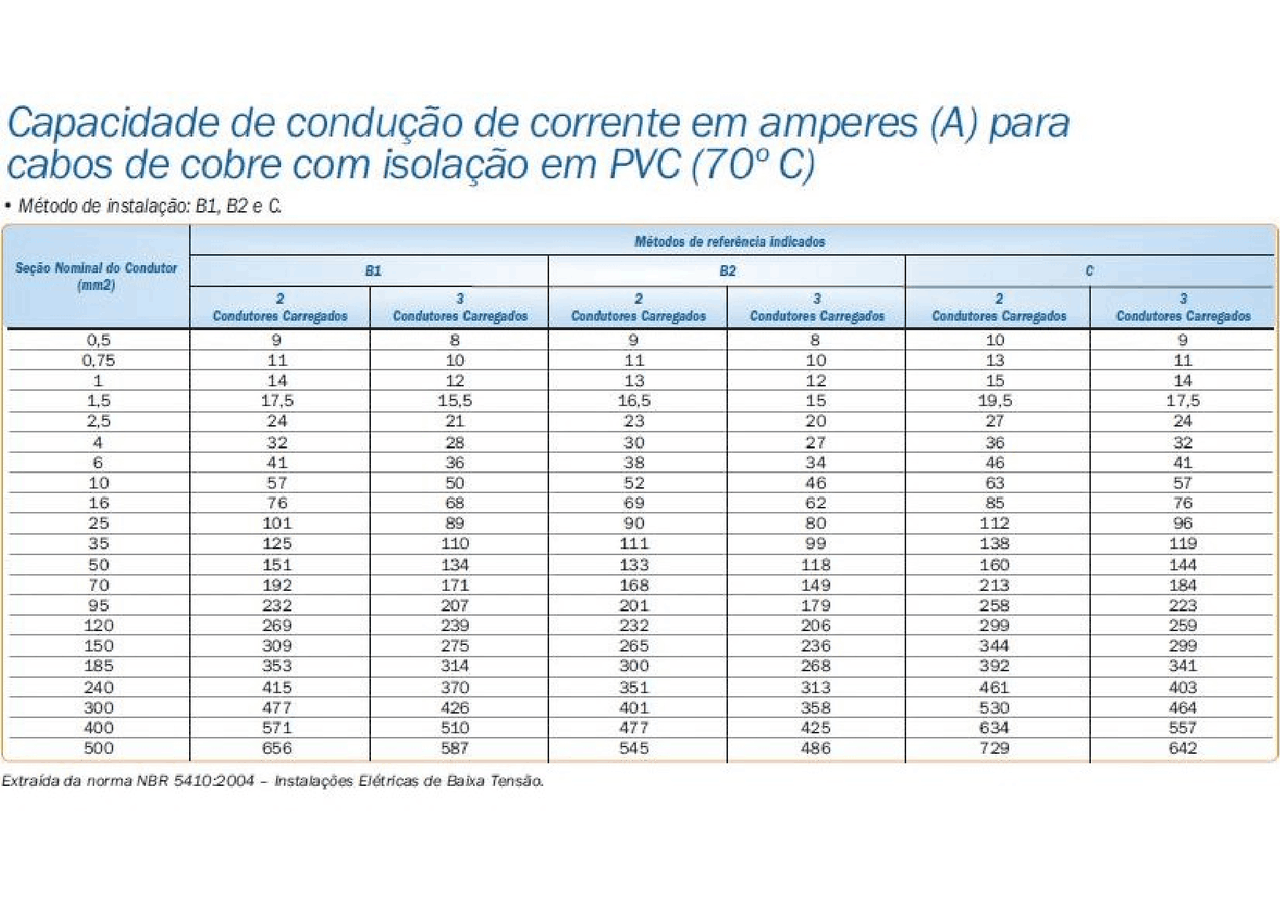

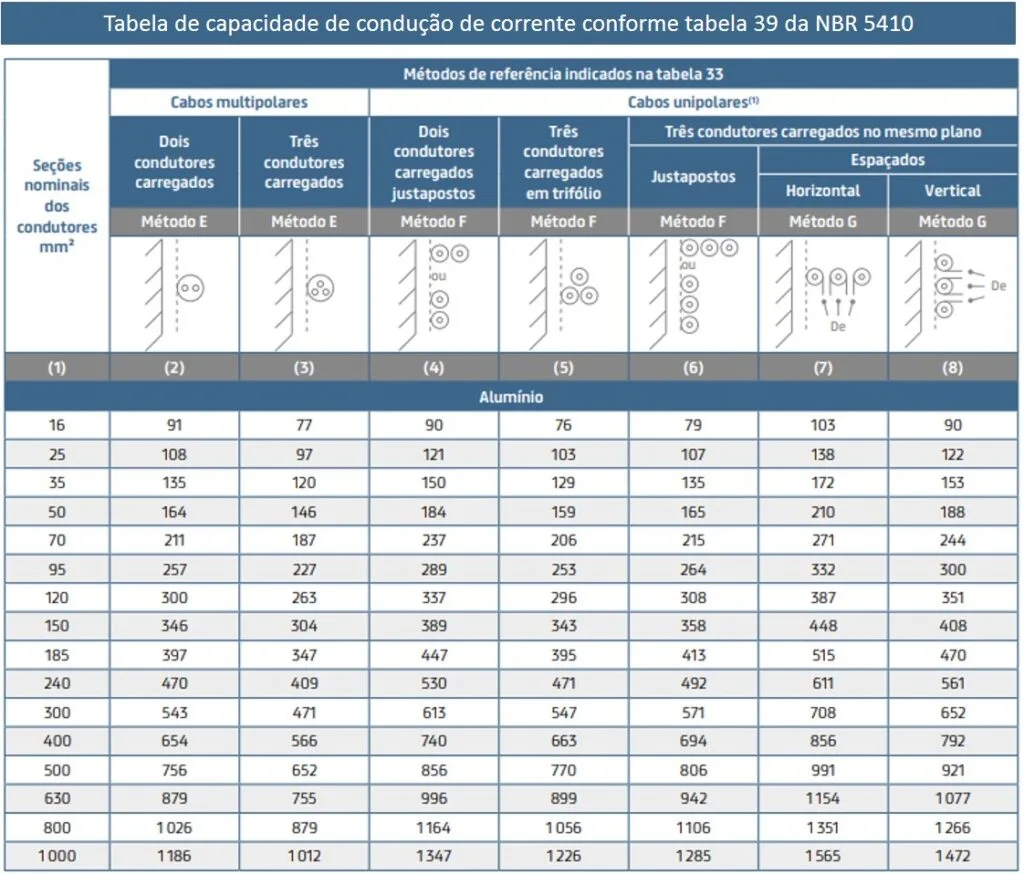

Quando vários circuitos de cabos estão agrupados no mesmo eletroduto ou em uma mesma bandeja, eles tendem a esquentar mais. Isso ocorre porque a dissipação de calor de cada cabo é prejudicada pela proximidade dos outros. Para compensar isso, a norma NBR 5410 introduz o fator de agrupamento. A Tabela 42 é a referência para aplicar esses fatores de correção.

Um fator de agrupamento menor que 1 significa que a capacidade de condução de cada cabo deve ser reduzida. Por exemplo, se você tem 3 circuitos agrupados, o fator pode ser de 0,88. Isso quer dizer que a corrente máxima admissível para cada cabo naquele agrupamento será 88% da sua capacidade nominal sem agrupamento. É um detalhe crucial para evitar sobreaquecimento em instalações com muitos circuitos juntos.

Cálculo da Queda de Tensão em Circuitos Elétricos

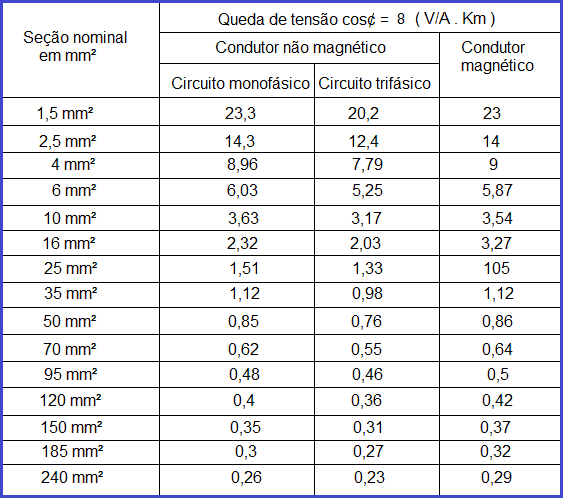

Além da capacidade de condução, a queda de tensão é outro parâmetro vital. Mesmo que um cabo suporte a corrente sem superaquecer, uma queda de tensão excessiva pode fazer com que equipamentos não funcionem corretamente ou tenham sua vida útil reduzida. A NBR 5410 estabelece limites máximos para a queda de tensão em diferentes tipos de circuitos.

O cálculo da queda de tensão leva em conta a corrente, o comprimento do circuito, a resistividade do condutor e o método de instalação. Geralmente, a seção do cabo é dimensionada para atender tanto à capacidade de condução quanto ao limite de queda de tensão. Em circuitos longos, a queda de tensão pode se tornar o fator limitante para a escolha da seção do cabo, exigindo um condutor de maior bitola.

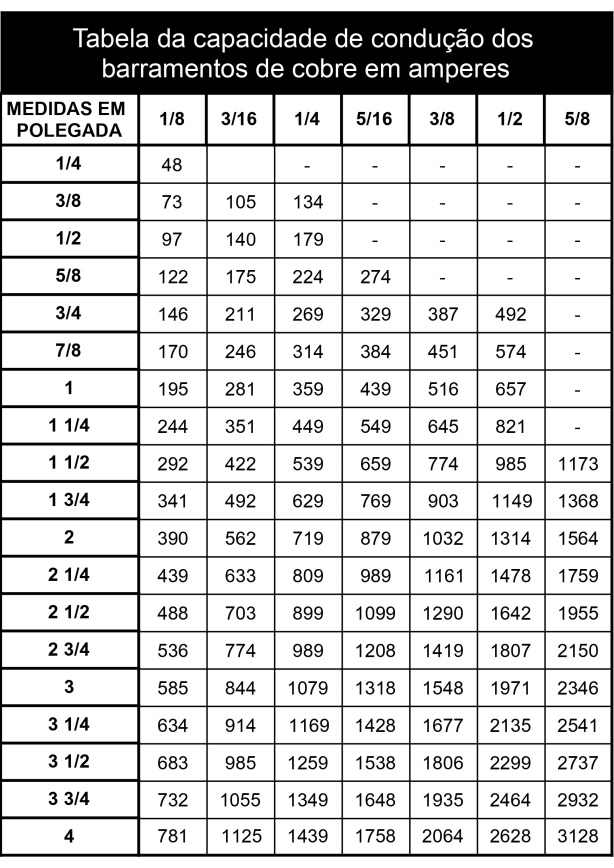

Consulta a Fabricantes: Prysmian e SIL Fios e Cabos

Embora a norma NBR 5410 seja a base, os fabricantes de cabos oferecem recursos valiosos que complementam as informações normativas. Empresas como a Prysmian e a SIL Fios e Cabos disponibilizam guias de dimensionamento e tabelas detalhadas. Esses materiais são essenciais para eletricistas e projetistas.

Esses guias de dimensionamento de cabos para baixa tensão detalham as capacidades de corrente para diferentes tipos de cabos (PVC, XLPE, EPR) e métodos de instalação. Consultar as tabelas de dimensionamento SIL Fios e Cabos, por exemplo, ajuda a confirmar os valores e a entender as especificações de cada produto. A SIL oferece dicas práticas, enquanto a Tabela do Eletricista AECweb também pode ser um recurso complementar útil.

Capacidade de Condução em 2026: Um Investimento Essencial

Dominar a capacidade de condução de cabos elétricos não é apenas uma questão técnica; é um investimento direto na segurança e na longevidade da sua instalação. Em 2026, com a complexidade crescente dos sistemas elétricos e a demanda por eficiência energética, ter esse conhecimento é mais crucial do que nunca.

A aplicação correta das tabelas de capacidade de corrente, a consideração dos fatores de instalação e agrupamento, e a consulta às normas e fabricantes garantem que você esteja construindo ou mantendo uma rede elétrica confiável. Ignorar esses detalhes pode parecer uma economia no curto prazo, mas os riscos de falhas, curtos-circuitos e até incêndios superam em muito qualquer economia aparente. Fica a dica: dimensionar corretamente é projetar para o futuro.

Dicas Extras

• Verifique a temperatura de operação: Certifique-se de que o cabo escolhido suporta a temperatura máxima de operação especificada pela NBR 5410 para o seu tipo de isolamento (como PVC 70°C).
• Considere o ambiente: Fatores como umidade, presença de substâncias corrosivas ou altas temperaturas ambientes podem exigir cabos com especificações superiores ou métodos de instalação que garantam a ventilação adequada.
• Não subestime a queda de tensão: Mesmo com a capacidade de condução correta, uma instalação mal dimensionada em termos de seção pode levar a perdas de energia e mau funcionamento de equipamentos. Analise sempre a queda de tensão permitida.
• Agrupamento é crucial: Se você vai instalar vários circuitos juntos em um mesmo eletroduto, lembre-se que o fator de agrupamento (Tabela 42 da NBR 5410) reduz a capacidade de condução de cada cabo. Ajuste o dimensionamento para compensar.
• Consulte as tabelas atualizadas: As normas e as recomendações dos fabricantes evoluem. Sempre utilize as tabelas mais recentes, como as disponíveis nos guias da Prysmian ou da SIL.

Dúvidas Frequentes

Qual a diferença entre capacidade de condução e corrente nominal?

A capacidade de condução de um cabo é a corrente máxima que ele pode transportar de forma contínua sem exceder sua temperatura nominal de operação. A corrente nominal é a corrente que um circuito realmente consome. O dimensionamento garante que a capacidade de condução seja sempre maior que a corrente nominal, considerando fatores de segurança e as condições de instalação.

O Fator de Agrupamento realmente impacta tanto assim?

Sim, o fator de agrupamento é um dos pontos mais importantes e frequentemente negligenciados. Quando vários cabos estão juntos em um mesmo eletroduto ou canal, eles trocam calor entre si, o que diminui a capacidade de cada um. Ignorar isso pode levar ao superaquecimento e risco de incêndio. É fundamental consultar a Tabela 42 da NBR 5410 para aplicar o fator correto ao seu cálculo de corrente.

Posso usar um cabo de 2,5mm² para tudo?

Essa é uma pergunta comum, mas a resposta é não. Embora o cabo de 2,5mm² seja muito utilizado para tomadas de uso geral, a seção mínima do cabo para iluminação, por exemplo, pode ser menor (1,5mm² conforme NBR 5410). Já para chuveiros elétricos ou circuitos de ar-condicionado, seções maiores são necessárias. O dimensionamento correto depende da corrente prevista para aquele circuito específico e do método de instalação.

Conclusão: Sua Instalação Segura e Eficiente

Chegamos ao fim da nossa jornada pela capacidade de condução dos cabos elétricos. Lembre-se que dominar a tabela de capacidade de condução não é apenas seguir regras, é garantir a segurança da sua edificação e a eficiência energética. Ao se aprofundar em como o Fator de Agrupamento Afeta o Dimensionamento de Cabos Elétricos e ao entender a Queda de Tensão em Instalações Elétricas Residenciais, você estará mais preparado para qualquer projeto. Continue estudando e aplicando esses conhecimentos!
