Hidráulica de banheiro esquema: evite vazamentos e pressão baixa

O erro fatal na hidraulica de banheiro esquema que compromete pressão e manutenção. Vamos desvendar o que ninguém te conta.

Por que o esquema hidráulico define o sucesso ou fracasso do seu banheiro

O grande segredo? Um bom esquema não é só desenho, é planejamento estratégico.

Ele prevê problemas antes de acontecerem, como falta de pressão no chuveiro ou entupimentos no esgoto.

Mas preste atenção: Errar nas medidas padrão é o caminho mais rápido para dor de cabeça.

Alturas erradas dos pontos de água atrapalham a instalação de louças e metais sanitários.

Aqui está o detalhe: Sem um esquema claro, qualquer manutenção futura vira uma obra completa.

Você precisaria quebrar paredes para acessar tubulações mal posicionadas.

Vamos combinar: Ninguém quer gastar o dobro por um erro de planejamento.

Por isso, entender esses conceitos básicos é seu primeiro passo para um banheiro funcional.

Em Destaque 2026: Um esquema hidráulico de banheiro é o planejamento que define a passagem dos canos de água fria, água quente e esgoto, além de estabelecer as alturas padrão para cada ponto de saída, garantindo pressão e facilitando a manutenção.

Amiga, vamos combinar: reformar ou construir um banheiro pode ser um pesadelo se a hidráulica não for feita com carinho. A verdade é que muita gente subestima o poder de um bom esquema hidráulico e acaba caindo em ciladas que custam caro e dão uma dor de cabeça daquelas. Pode confessar, você já se pegou pensando ‘será que está certo?’

Mas olha só, seus problemas acabaram! Preparei um guia prático, mastigadinho, que é o pulo do gato para você ter uma hidráulica impecável, sem vazamentos, sem mau cheiro e com a pressão de água dos sonhos. Vem comigo que vou te mostrar o erro que todo mundo comete e como você vai brilhar na sua obra.

MATERIAIS NECESSÁRIOS

• Tubos de PVC para água fria (25 mm)
• Tubos de CPVC (Aquaterme) ou Cobre para água quente
• Tubos de PVC para esgoto (100 mm para vaso, 50 mm para pia/chuveiro)
• Conexões diversas: joelhos (curvas de 90° e 45°), luvas, T’s, adaptadores
• Registros de pressão (para chuveiro) e registros de gaveta (gerais)
• Caixas sifonadas (para ralo e esgoto da pia)
• Sifões (para pia e tanque)
• Fita veda rosca
• Cola para PVC e solução limpadora (primer)
• Serra para PVC ou cortador de tubos
• Trena e nível
• Lápis ou marcador
• Argamassa ou cimento (para fixação)
• Equipamento de proteção individual (EPI): luvas e óculos

O PASSO A PASSO DEFINITIVO

1. Passo 1: Planejamento Detalhado do Esquema -Amiga, esse é o erro número um! Não pular essa etapa é crucial. Um bom esquema hidráulico planeja canos de água fria, quente e esgoto, definindo as alturas exatas de cada ponto. Pegue a planta do seu banheiro e desenhe onde ficarão o vaso, a pia, o chuveiro e o ralo. Isso evita retrabalho e gastos extras.Para te ajudar a visualizar, um bom projeto hidráulico é como um mapa do tesouro para sua obra, mostrando cada detalhe. Veja mais dicas de como ler um projeto hidráulico aqui.
2. Passo 2: Marcação Precisa dos Pontos -Com o esquema em mãos, é hora de marcar na parede. Use a trena e o nível para garantir que tudo fique na altura correta. O ponto de água do chuveiro deve estar entre 2,10 m e 2,30 m do piso acabado. Já o registro de pressão do chuveiro é instalado entre 1,10 m e 1,20 m. Para pias e lavatórios, os pontos de água ficam entre 0,50 m e 0,60 m de altura. Essas medidas padrão são cruciais para a pressão da água e futura manutenção de louças e metais.
3. Passo 3: Instalação da Rede de Água Fria -Comece a instalar os tubos de PVC de 25 mm, que são comuns para água fria em banheiros residenciais. É aqui que entra o pulo do gato: prefira usar curvas em vez de cotovelos de 90° sempre que possível. As curvas melhoram significativamente a pressão da água e evitam ruídos indesejados. Use cola para PVC e a solução limpadora para garantir conexões firmes e sem vazamentos.
4. Passo 4: Instalação da Rede de Água Quente -Para a água quente, a escolha do material é super importante. Você vai usar tubulações de CPVC (Aquaterme) ou cobre. O CPVC é mais acessível e fácil de instalar, enquanto o cobre é mais resistente a altas temperaturas e durável. Siga as mesmas diretrizes de marcação e use as conexões específicas para cada material, garantindo que os pontos de água quente estejam alinhados com os de água fria.
5. Passo 5: Montagem do Sistema de Esgoto -Agora, o esgoto. O sistema do vaso sanitário utiliza tubos de 100 mm, que garantem o fluxo adequado. Para pias e chuveiros, tubos de 50 mm são ideais. Um detalhe que muita gente esquece, mas que faz toda a diferença para evitar mau cheiro, são as caixas sifonadas. Elas são essenciais e devem ser instaladas nos ralos e pontos de esgoto da pia. Lembre-se de dar o caimento correto para a água escoar sem problemas.
6. Passo 6: Teste de Estanqueidade (Vazamento Zero!) –Mas preste atenção: antes de fechar qualquer parede, faça o teste de estanqueidade! Conecte as tubulações, feche todas as saídas e preencha o sistema com água sob pressão. Deixe por algumas horas (ou até um dia) e observe. Qualquer gota de vazamento significa que algo precisa ser corrigido. É muito mais fácil resolver agora do que depois da parede fechada.
7. Passo 7: Fechamento das Paredes e Acabamento -Com todos os testes aprovados e sem nenhum vazamento, você pode respirar aliviada! Agora é a hora de fechar as paredes com argamassa ou cimento, preparar para o revestimento e, finalmente, instalar as louças e metais. Você terá a certeza de que a base do seu banheiro está perfeita e pronta para durar.

CHECKLIST DE SUCESSO

• A pressão da água está forte e constante em todas as torneiras e chuveiro?
• Não há nenhum sinal de vazamento nas tubulações ou conexões?
• O esgoto está fluindo perfeitamente, sem entupimentos ou retornos?
• Não existe nenhum mau cheiro vindo dos ralos ou do vaso sanitário?
• As alturas dos pontos de água e esgoto estão corretas para as louças e metais?

ERROS COMUNS

Olha só, é fácil cair em algumas armadilhas. O erro mais comum é não planejar e tentar ‘improvisar’ na hora. Isso leva a medidas erradas, baixa pressão de água e, acredite, vazamentos futuros.

Outro deslize frequente é usar muitos cotovelos de 90° no lugar de curvas, o que estrangula o fluxo da água e diminui a pressão. E, claro, esquecer as caixas sifonadas é um convite para o mau cheiro invadir seu banheiro. Sempre teste a estanqueidade antes de fechar as paredes, é o seu seguro contra dores de cabeça futuras!

Projeto Hidráulico de Banheiro: Como Criar um Diagrama Eficiente

Um projeto hidráulico é a espinha dorsal de qualquer banheiro bem-sucedido. Ele não é apenas um desenho; é a garantia de que a água vai chegar onde precisa, na pressão certa, e o esgoto vai embora sem problemas. Para criar um diagrama eficiente, você precisa mapear cada tubo, cada conexão, cada registro. Pense na localização do vaso, pia, chuveiro e ralo, e como a água vai fluir para cada um. É um investimento de tempo que economiza muito dinheiro lá na frente.

A verdade é a seguinte: um bom projeto considera as medidas padrão e a disposição dos elementos. Isso evita que você tenha que quebrar paredes depois para ajustar uma torneira que ficou muito baixa ou um chuveiro com pouca pressão. Para entender a importância de um bom esquema, vale a pena conferir este guia sobre esquema hidráulico.

Instalação Hidráulica no Banheiro: Passo a Passo Completo

A instalação hidráulica é a execução do seu projeto. Começa com a marcação precisa dos pontos na parede, seguindo as medidas que já conversamos: chuveiro entre 2,10 m e 2,30 m, registro entre 1,10 m e 1,20 m, e pia entre 0,50 m e 0,60 m. Depois, vem o corte e a união dos tubos, sempre com cola e solução limpadora para PVC, ou solda para cobre. A ordem é crucial: primeiro água fria, depois água quente, e por último o esgoto. Cada etapa precisa de atenção aos detalhes para garantir a funcionalidade e a durabilidade do sistema.

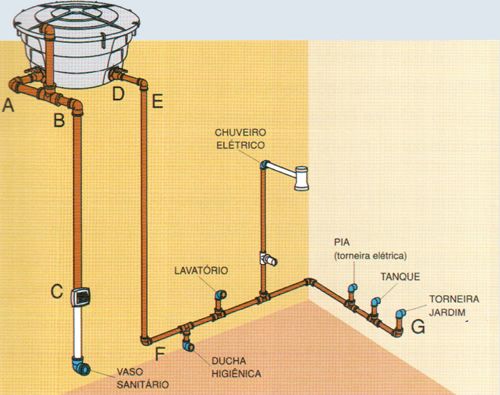

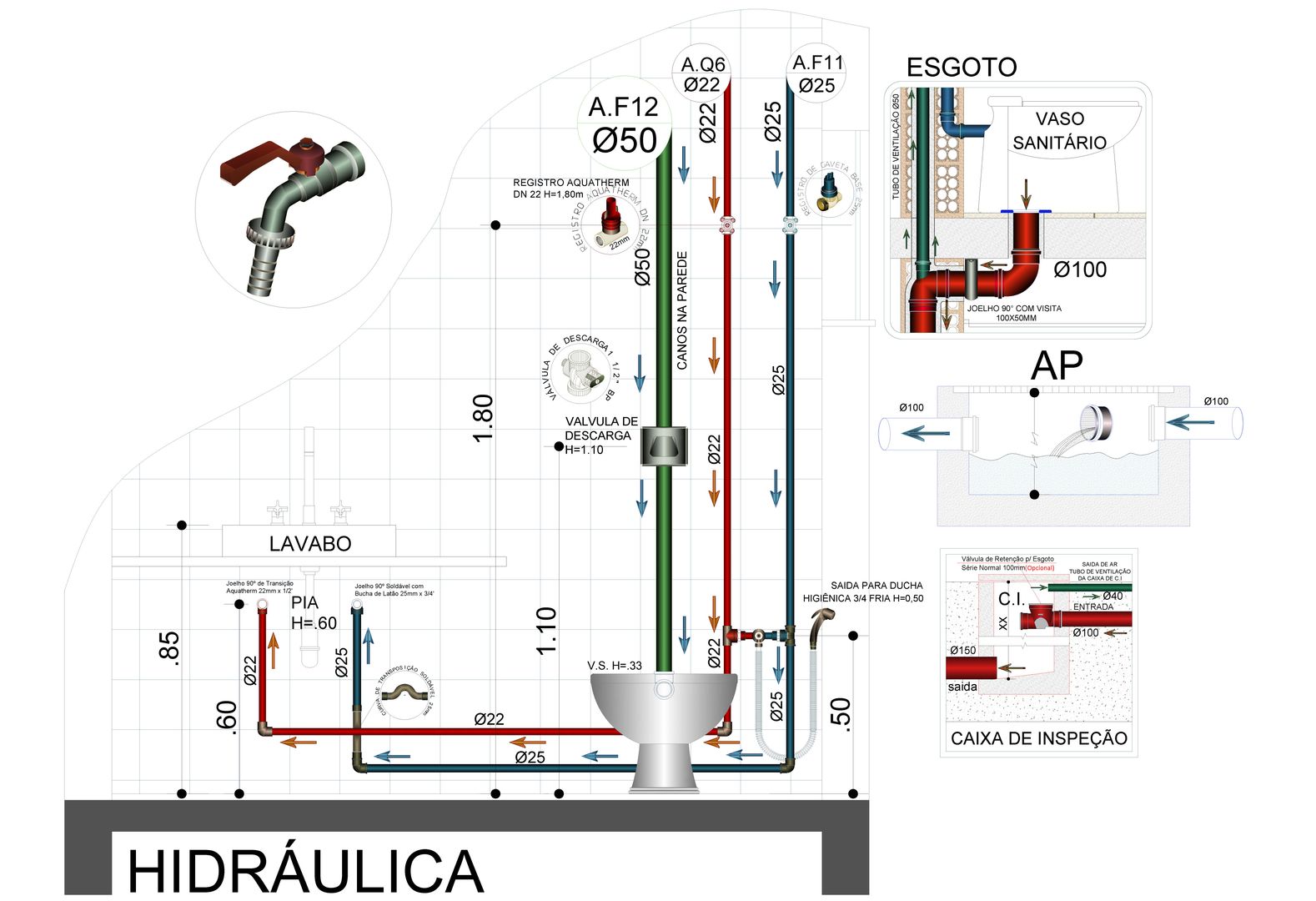

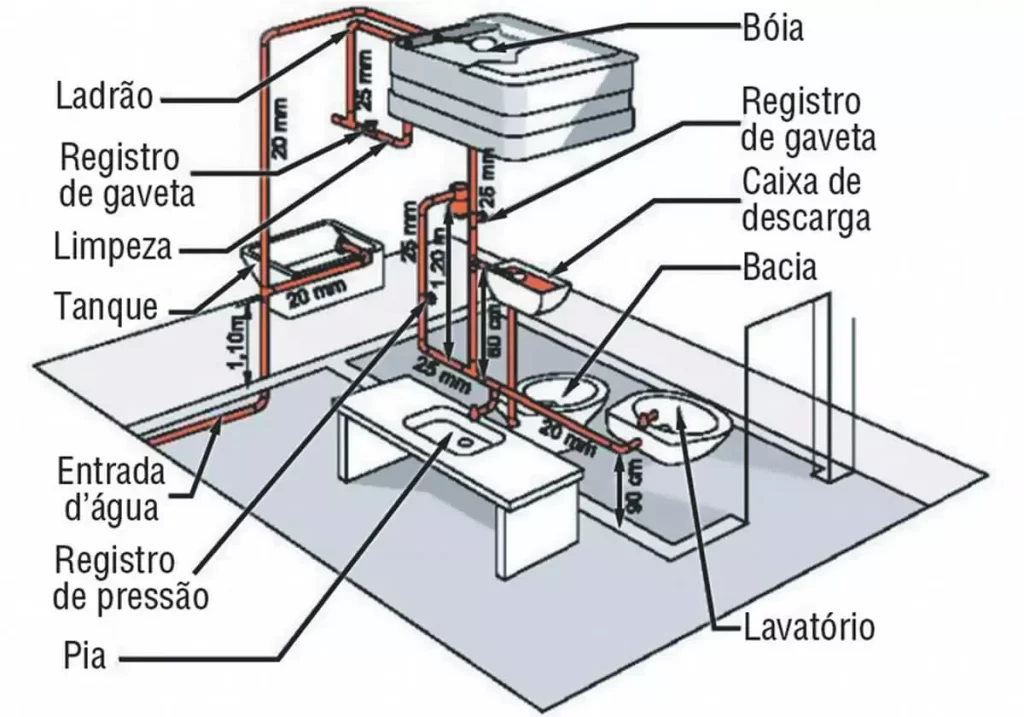

Diagrama Hidráulico para Banheiro: Componentes e Layout Essenciais

O diagrama hidráulico do seu banheiro deve incluir todos os componentes essenciais. Isso significa os tubos de água fria (geralmente 25 mm), os tubos de água quente (CPVC ou cobre), os tubos de esgoto (100 mm para o vaso, 50 mm para pia e chuveiro), os registros de gaveta e pressão, e as caixas sifonadas. O layout deve mostrar claramente onde cada um desses elementos se conecta e como a água (e o esgoto) se move. Um layout bem pensado otimiza o uso do espaço e facilita futuras manutenções.

Pontos de Água no Banheiro: Posicionamento e Medidas Padrão

O posicionamento correto dos pontos de água é fundamental para o conforto e a estética do seu banheiro. Como já vimos, o ponto de água do chuveiro deve estar entre 2,10 m e 2,30 m do piso. O registro de pressão do chuveiro, por sua vez, fica entre 1,10 m e 1,20 m. Para pias e lavatórios, os pontos de água são instalados entre 0,50 m e 0,60 m de altura. Essas medidas não são aleatórias; elas são padrão da indústria para garantir que as louças e metais se encaixem perfeitamente e funcionem com a pressão ideal. Ignorar isso é pedir para ter problemas na hora da instalação final.

Medidas Hidráulicas do Banheiro: Alturas e Distâncias Recomendadas

Além das alturas dos pontos de água, as distâncias entre eles e a parede são igualmente importantes. O ideal é que o centro do vaso sanitário esteja a pelo menos 30 cm da parede lateral e 60 cm da parede frontal. Para a pia, considere uma altura confortável para o uso, geralmente entre 80 cm e 90 cm do piso para a borda superior. As medidas padrão são a sua bússola. Elas garantem que você terá espaço suficiente para a instalação das louças e para o uso confortável do banheiro, sem apertos ou improvisos que comprometam a funcionalidade.

Para mais detalhes sobre dimensionamento e alturas, você pode consultar este material super completo sobre projeto hidráulico.

Encanamento do Banheiro: Tipos de Tubulação e Conexões

No encanamento do banheiro, a escolha dos materiais é um divisor de águas. Para água fria, o PVC é o rei, com tubos de 25 mm sendo o padrão residencial. Para água quente, o CPVC (Aquaterme) ou o cobre são as opções mais seguras, cada um com suas vantagens de custo e durabilidade. Já para o esgoto, usamos tubos de PVC de 100 mm para o vaso e 50 mm para pia e chuveiro. As conexões, como curvas (sempre preferíveis aos cotovelos de 90° para melhor fluxo) e T’s, devem ser do mesmo material dos tubos para garantir a compatibilidade e a vedação perfeita. A qualidade desses materiais impacta diretamente na vida útil da sua instalação.

Layout Hidráulico do Banheiro: Como Planejar a Tubulação

Planejar o layout hidráulico é como montar um quebra-cabeça. Você precisa pensar na rota mais curta e eficiente para os tubos, minimizando curvas e conexões desnecessárias. O objetivo é garantir que a água chegue com boa pressão e que o esgoto escoe sem obstáculos. Considere o espaço disponível nas paredes e no piso. Um bom layout evita cruzamentos de tubulações e facilita a manutenção futura. Lembre-se que o vaso sanitário precisa de um tubo de esgoto de 100 mm e que as caixas sifonadas são indispensáveis para evitar o retorno de gases e odores desagradáveis. Um planejamento cuidadoso é a chave para um banheiro funcional e sem surpresas.

Tubulação para Banheiro: Materiais e Diâmetros Ideais

A escolha da tubulação correta é um dos pilares de uma hidráulica de banheiro eficiente. Para a água fria, o diâmetro de 25 mm em tubos de PVC é o mais indicado para residências, garantindo um bom volume de água. Para a água quente, a durabilidade e resistência do CPVC (Aquaterme) ou do cobre são essenciais, suportando as variações de temperatura sem deformar. Já para o sistema de esgoto, não tem erro: 100 mm para o vaso sanitário e 50 mm para pia, chuveiro e ralos. Usar os diâmetros e materiais ideais previne entupimentos, vazamentos e garante a longevidade de todo o sistema hidráulico do seu banheiro.

3 Dicas Extras Que Vão Salvar Seu Projeto

O grande segredo? Os detalhes que ninguém conta.

Vamos combinar: o básico todo mundo sabe.

Aqui estão os pulos do gato que separam o amador do profissional.

• Teste de pressão antes de fechar a parede. Feche todas as saídas, encha o sistema e deixe por 24 horas. Uma queda de pressão indica vazamento. É a garantia definitiva contra dor de cabeça futura.
• Identifique os canos com fita colorida. Use vermelho para água quente e azul para fria. Na hora de uma futura perfuração ou manutenção, você saberá exatamente o que está ali. Simples e genial.
• Deixe um ‘mapa da mina’ escondido. Tire fotos de todos os trajetos de tubulação antes do reboco e guarde num arquivo digital ou imprima. Em 5 anos, quando precisar instalar um suporte, essa será sua melhor ferramenta.

Perguntas Que Todo Mundo Faz (e as Respostas Diretas)

CPVC ou cobre: qual o melhor para água quente no banheiro?

Para a maioria dos casos no Brasil, o CPVC (como Aquaterme) é a escolha mais racional.

A verdade é a seguinte: o cobre é mais durável, mas custa cerca de 3 vezes mais e exige mão de obra especializada para solda. O CPVC é resistente à corrosão, mais barato (R$ 15 a R$ 25 o metro, contra R$ 50+ do cobre) e a instalação com cola é mais acessível. A não ser que você more em região com água extremamente ácida, o CPVC entrega custo-benefício superior.

Qual a altura certa para o ponto de água da ducha higiênica?

O padrão da indústria fica entre 75 cm e 80 cm do piso acabado.

Mas preste atenção: essa medida é para o centro do ponto de água. Considere a altura final do revestimento. Se colocar muito baixo, a mangueira fica tensionada. Muito alto, joga água para fora do vaso. Meça a partir do piso real, não do contrapiso.

Quanto custa, em média, fazer o esquema hidráulico de um banheiro do zero?

O valor médio fica entre R$ 2.500 e R$ 4.000 para um banheiro social completo.

Aqui está o detalhe: esse custo inclui mão de obra qualificada e materiais de média qualidade (tubos, conexões, registros, caixa sifonada). Banheiros maiores ou com materiais premium (como cobre) podem chegar a R$ 6.000. Lembre-se: economizar na instalação inicial pode triplicar o gasto com quebra-quebra no futuro.

Vamos Encerrar Essa Conversa

Espero que esse guia tenha clareado o caminho.

Fugir dos erros comuns não é sobre ser perfeito, é sobre ser esperto.

Um bom projeto hidráulico é aquele que você esquece que existe – porque simplesmente funciona.

E aí, qual foi a dica que mais fez sentido para o seu caso?

Conte nos comentários.
